Projet lancé avec les classes de 4ᵉ : comment automatiser le chronométrage d’une course d’endurance.
La solution retenue a été d’utiliser la technologie RFID.
Sur chaque couloir de chronométrage, un module de chronométrage
composé de :
- Une carte Micro:bit : 18€
https://www.gotronic.fr/art-carte-micro-bit-v2-34688.htm - Un shield pour la carte Micro:bit : 6,80€
https://www.gotronic.fr/art-carte-d-extension-gravity-micro-io-mbt0008-30120.htm - Un capteur RFID rc522 : 9,90€
https://www.gotronic.fr/art-module-rfid-13-56-mhz-tag-rc522-25651.htm - Une batterie de récupération
- Un support d’alimentation pour cette batterie : 2,13€
https://fr.aliexpress.com/item/32966657059.html - 200 autocollants RFID 13.56Mhz : 50€
https://fr.aliexpress.com/item/1005006312102732.html

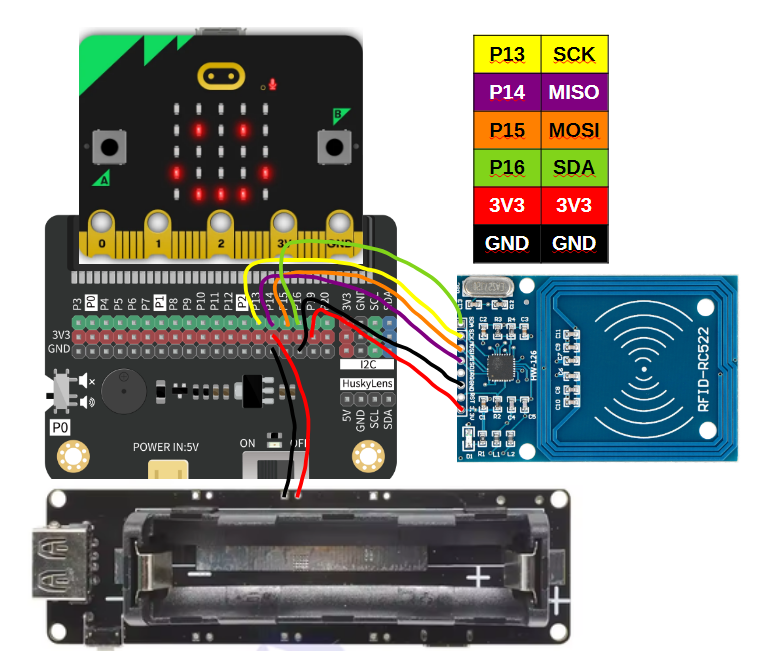

Montage

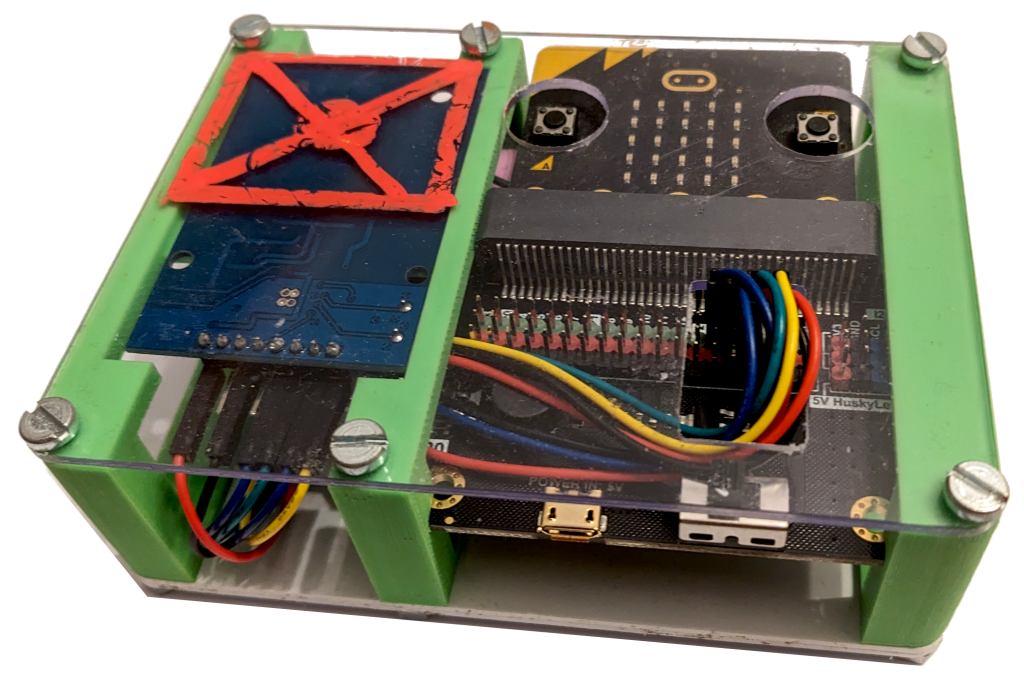

Boitier
Programmation

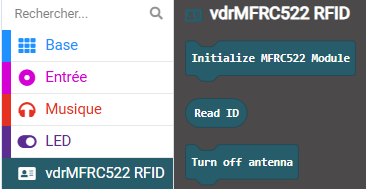

Dans Makecode, démarrer un nouveau projet, et ajouter l’extension https://github.com/du-man-net/RFID_RC522

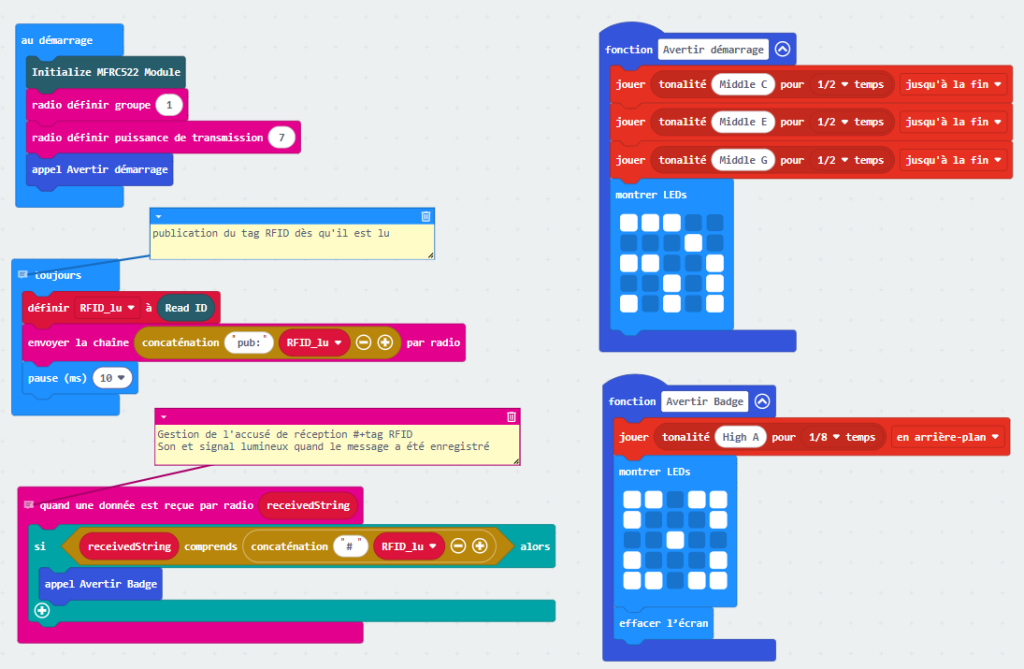

Rédigez le programme suivant (très simple !)
Création de l’activité

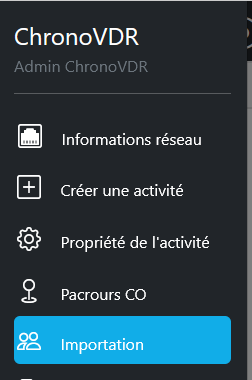

- Création d’une nouvelle activité.

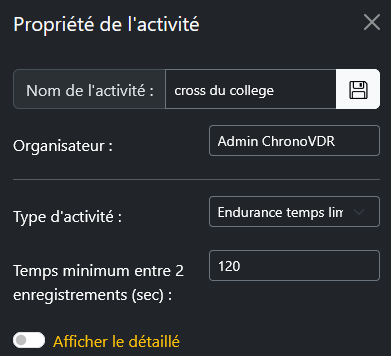

- Dans les propriétés de l’activité, choisir endurance.
- Le temps minimum entre 2 enregistrements empèche les élèves de badger plusieurs fois.

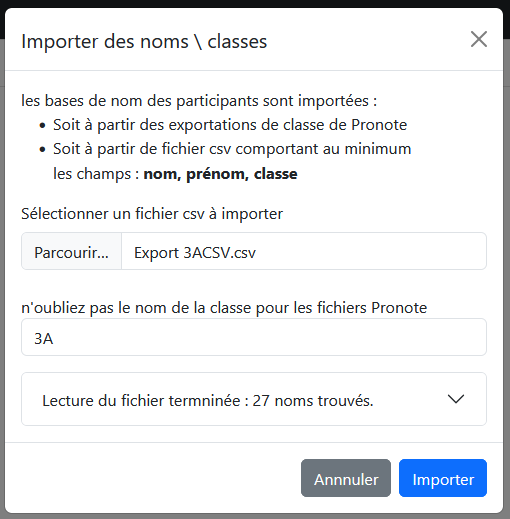

- Il faut ensuite faire des exports de toutes les classes depuis pronote. et importer chaque fichier dans chronoVDR
- Noubliez pas de rentrer la classe pour chaque fichier

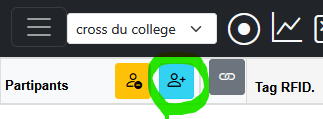

- Il faut ensuite ajouter tous les participants dans l’activité

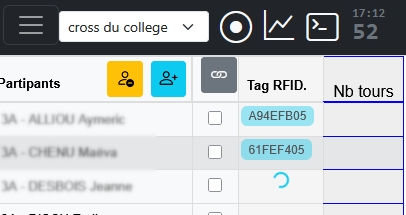

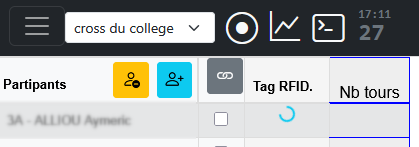

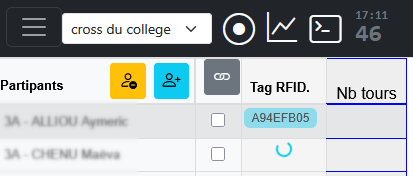

- Pour enregistrer le code RFID (TAG) de chaque élève, il suffit de cliquer dans la cellule, et d’approcher le badge du badger réalisé ci-dessus. Le badge est enregistré, et l’édition du badge suivant démarre.
- Pour arréter cliquez n’importe ou, mais pas dans la cellule !
- Pour effacer le TAG RFID, cliquer une nouvelle fois dans la cellule.
Chronométrage !
- Il faut ensuite distribuer les badges aux élèves
- 6 boitiers de chronométrages ont été fabriqués pour 6 couloirs
- Une tablette est utilisée pour consulter les résultats en temps réel.
- Lancer le chronométrage pour tout le monde avec le bouton B du micro:bit sur le boitier chronoVDR.
Bilan
Il est très difficile de se rendre compte de ce que représente une telle avalanche d’enregistrement pendant 30 minutes !
160 participants ont réalisés 15 tours en moyenne
Plus de 2000 données ont été enregistrées en 30min (1800 secondes).
Le bilan est très positif !
