Qu’est-ce que c’est ?

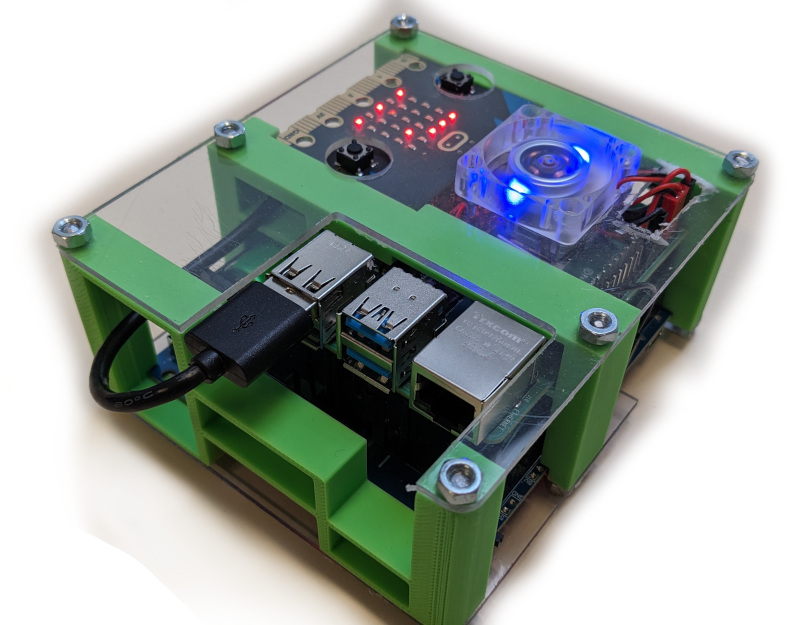

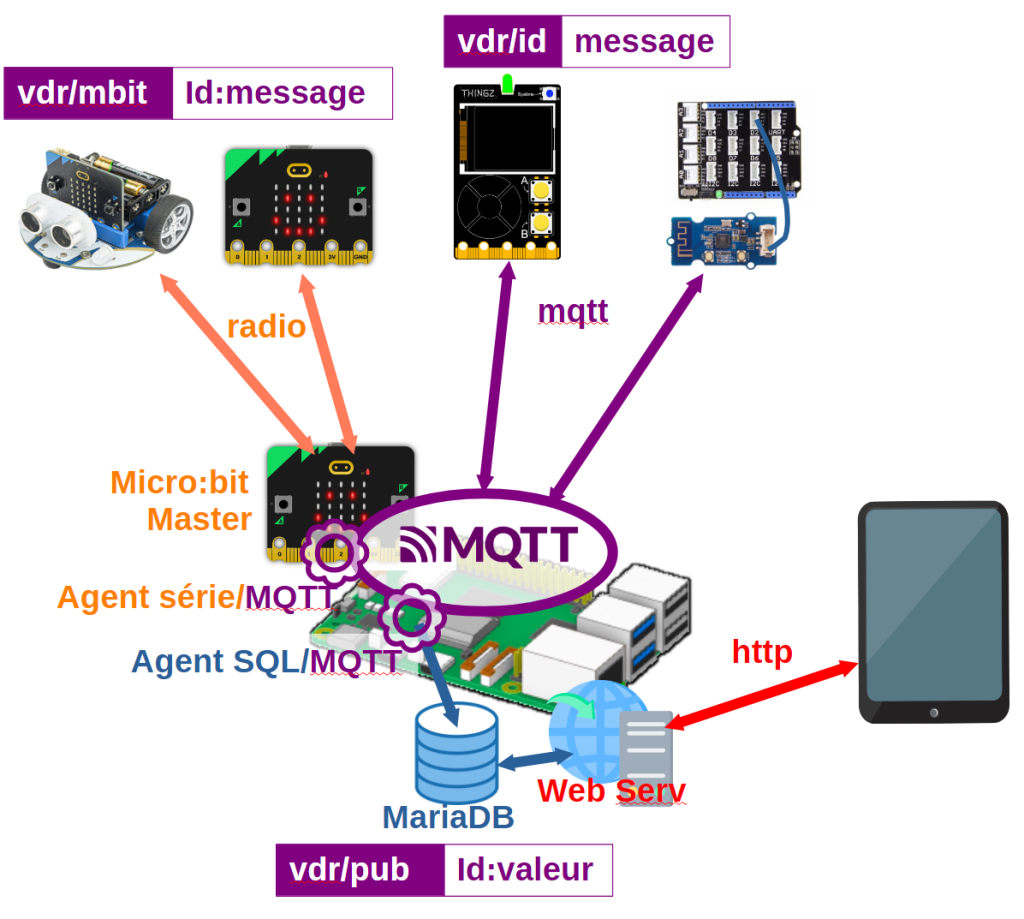

- C’est une plateforme d’enregistrement de données totalement autonome basée sur un Raspberry PI.
- Le Raspberry PI est utilisée comme Point d’accès wifi/radio par tous les capteurs.
- Les données sont consultables en temps réels par plusieurs terminaux.
- Aucun logiciel supplémentaire n’est nécessaire.
- C’est un système compact, sans fil, facilement transportable.
- Basse consommation : 12 heures d’autonomie sur batterie.
Que peut-on faire avec chrono.vdr ?
chrono.vdr est prévu dès le départ pour créer des activités dans le domaine scolaire.
La base de participants aux différentes activités peut-être importée directement depuis Pronote.
Chaque activité contient un certain nombre de participants.
On peut associer aux participants (seuls ou en équipe) un identifiant :

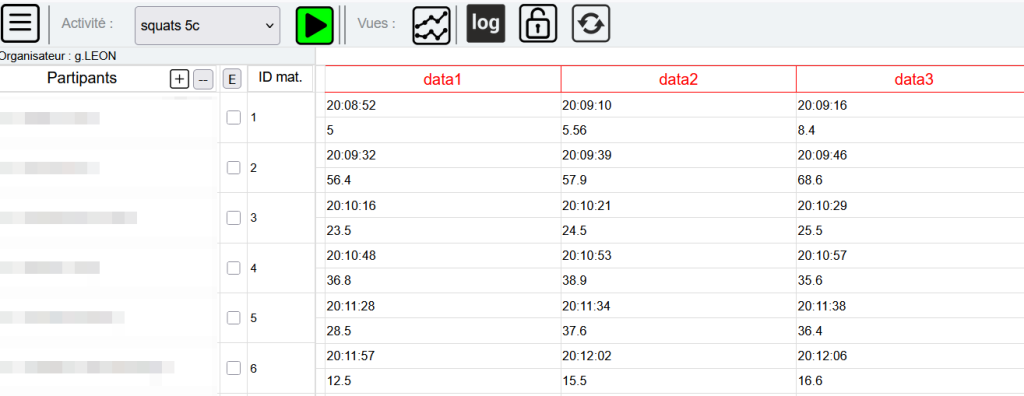

1 – soit un numéro de matériel : chaque participant réalise des mesures physiques à l’aide d’un microcontrôleur numéroté et de ses capteurs. Les mesures sont enregistrées et visualisables à travers une interface web sur plusieurs postes simultanément, Exemple : mesures physiques en sciences ou en technologie.

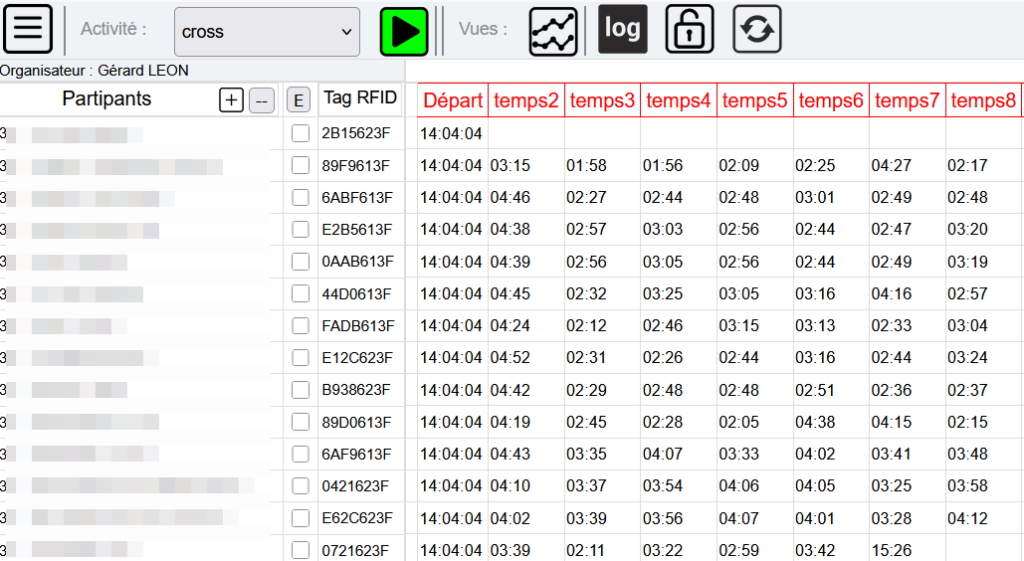

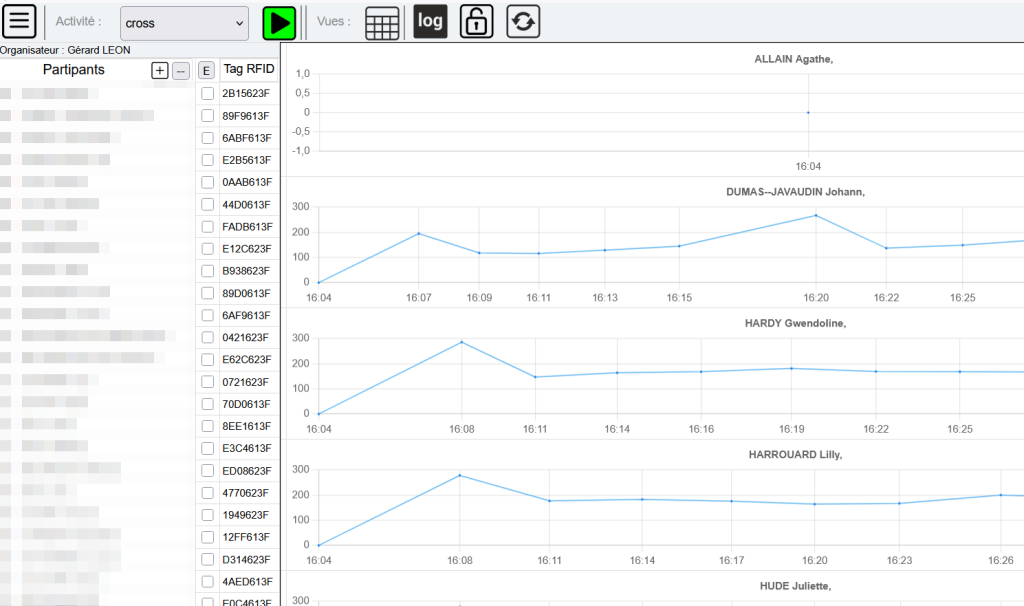

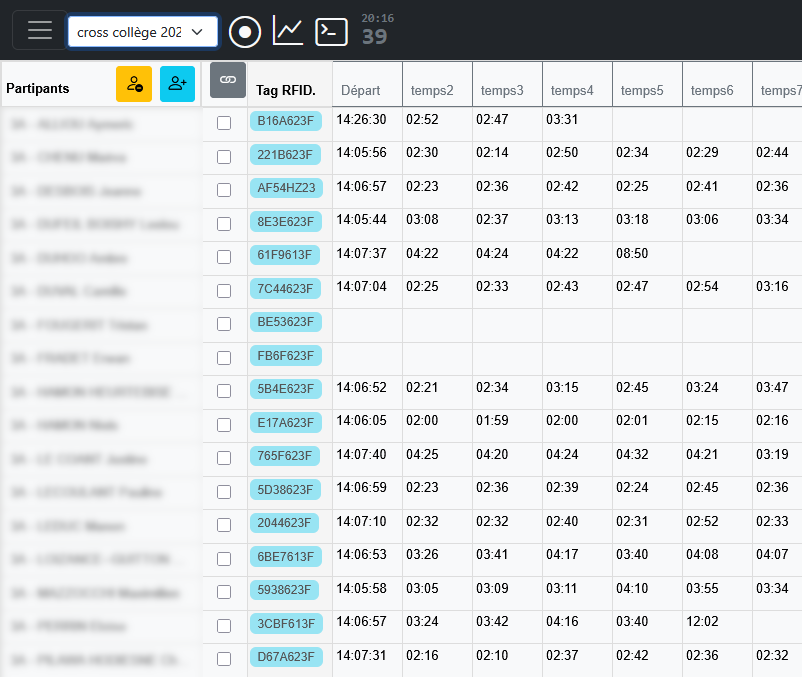

2 – soit un tag RFID : chaque participant est associé à un tag RFID unique. Il est alors assez simple de mettre en place un système de chronométrage pour des activités en EPS.
Sur quoi l’installer ?
Pour l’instant l’installation a été testée sur Raspberry 3,4 et 5 avec la dernière version de Raspberry Pi OS 12 (BookWorm)
Qu’est-ce qui est installé ?
- Un point d’accès wifi avec routage vers la carte Ethernet.
- Un serveur WEB apache2 configuré pour écouter sur les ports 80, 8080 et 3000
- Un serveur de donnée MariaDB et la base de données de chrono.vdr
- L’éditeur de base de données phpmyadmin. http://adresse_ip/phpmyadmin
- L’application chrono.vdr
- Les librairies JavaScript permettant de visualiser les données sous forme graphique.
- Une liaison série USB avec les cartes Micro:bit, écrite en Python.
Comment l’installer ?
C’est ici
Comment réaliser la connexion avec Micro:bit ?
C’est ici
Comment y accéder ?
À partir d’une d’un PC ou d’une tablette en wifi, se connecter au Raspberry PI
SSID : chrono.vdr
Mot de passe : 12345678
Sur un navigateur :
http://172.16.1.1

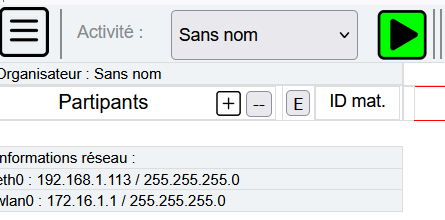

En bas de la page, les paramètres réseau sont résumés.
Sur toutes les machines du réseau local :
http://192.168.1.113
Comment l’administrer ?

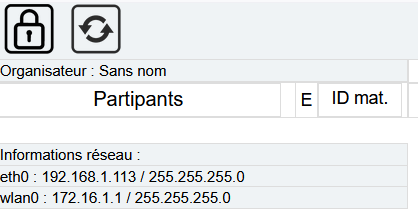

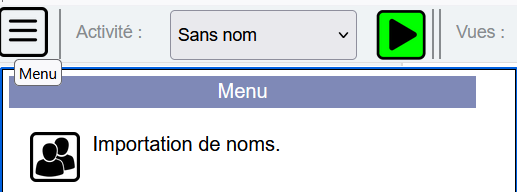

Le cadenas permet de débloquer l’interface d’administration.
Si les données sont consultées depuis plusieurs postes.
Il est recommandé de n’utiliser l’interface d’administration sur un seul poste !

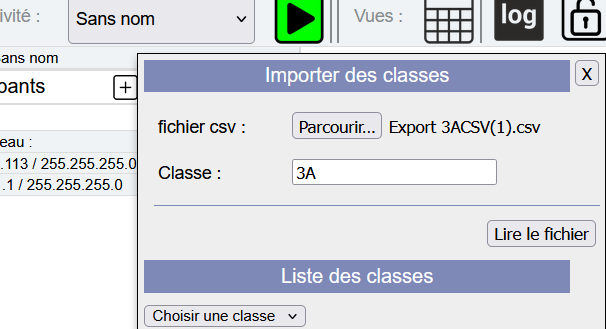

Importer des noms
Dans chrono.vdr, les enregistrements de données sont rattachés à des noms.

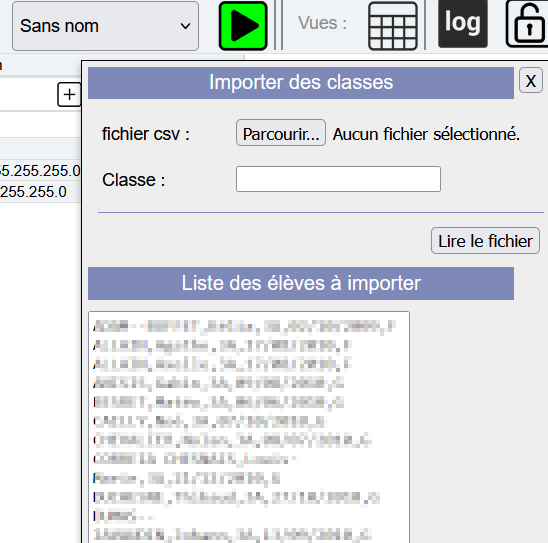

Les noms peuvent être des noms d’élèves importés directement depuis Pronote au format CSV.
Les noms ne sont pas supprimés lors d’importations successives. Les classes/groupes sont mises à jour
Les élèves qui ne sont plus affectés à aucune classe sont rattachés à une corbeille, ce qui permet de ne pas supprimer les enregistrements de donnée associés.
Il est possible de créer des fichiers CSV pour l’importation
- Les descripteurs obligatoires sont nom,prenom,classe
- Des descripteurs facultatifs ne sont utilisés que pour un traitement ultérieur des données : nais,sexe
- Si le descripteur nais n’est pas présent, la date 01/01/2000 est utilisée
- Si le descripteur sexe n’est pas présent, c’est M qui est utilisé
Comment mettre en place des activités ?
C’est ici
Comment enregistrer des données ?
C’est ici
